機的五軸，通常由三個線性運動軸加上任意兩 2.不具有5軸同時到達定位與方向之功能。
個旋轉運動軸組成。常用的結構類型，如圖2所
五軸應具備的特點
示。
1.至少具有3個線性軸，通常為X、Y、Z等

五面加工機與五軸加工機的差異 三軸及任意2個旋轉軸。
2.各個軸向均可任意連續運動至3D空間的任
五面加工機：
何位置，對工件之表面，如平面或曲面均可作連
1.工作台線性位移到定點並旋轉至特定方位 續加工。

或刀具主軸轉至特定角度，讓工件的加工面垂直 3.線性軸決定刀具位置，旋轉軸決定刀具方
於刀具主軸後，再進行各項加工順序。 向。

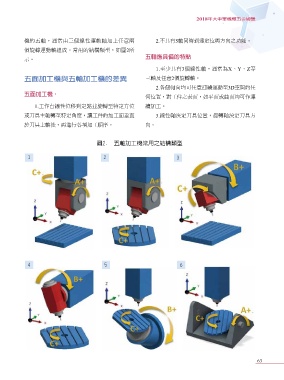

圖2. 五軸加工機常用之結構類型

1 2 3

4 5 6

63
